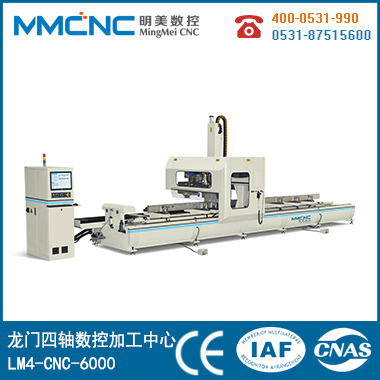

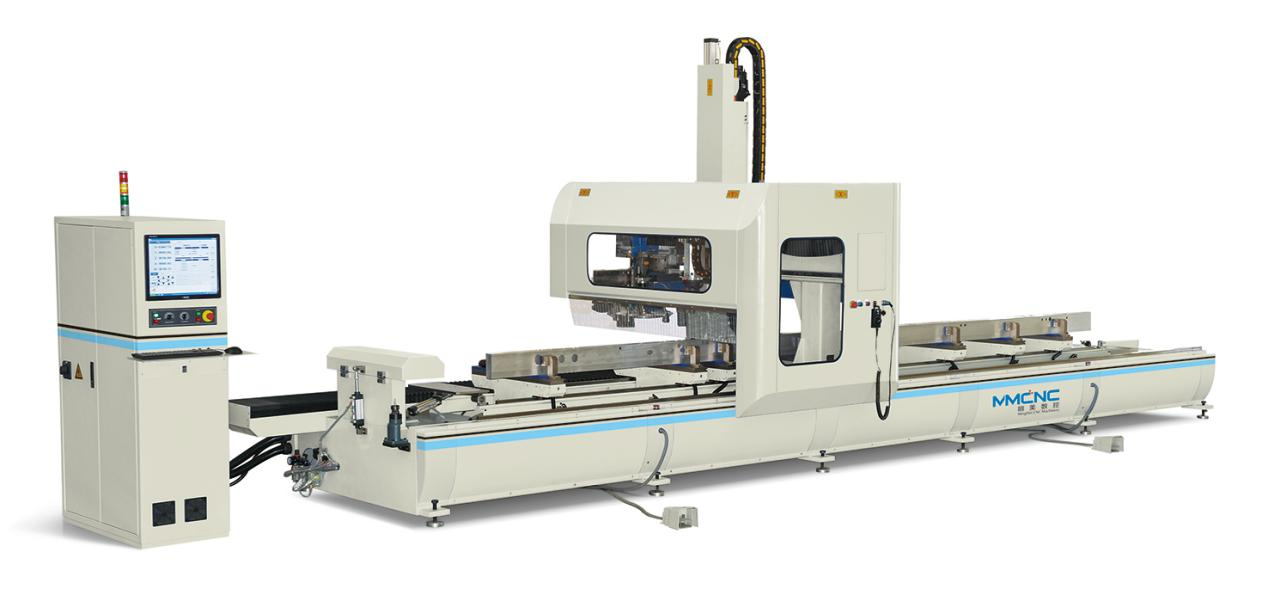

LM4-CNC-6000龍門四軸聯動型材數控加工中心用途
適用于大中型模具制造，船舶，鋁合金結構件的加工，軌道交通、汽車防撞梁、光伏、鋁門窗幕墻等鋁合金結構件的加工
是加工精度要求較高，形狀復雜零件和模具行業、航空航天工業的理想設備。
【主要參數】
|
加工范圍 X/Y/Z/B |
6000/500/300/+-90度 |
|
主軸功率 |
9kw |
|
主軸轉速 |
24000rpm |
|
進給速度 X/Y/Z |
50/50/10 m/min, |
|
伺服電機 X/Y/Z/A |
1.3kw/2x1.3kw/1.3kw/0.85kw |
|
刀庫 |
8工位 斗笠式刀庫 可加鋸片 ISO30刀柄 |
|
定位精度 |
+-0.1mm |
|
重復定位精度 |
+-0.05mm |
|
外形尺寸 |
9000x2230x3060mm |
|
電源 |
380V 50Hz |
|
重量 |
5700kg |
|
氣源壓力 |
0.5-0.8MPa |
【 主要元件配置表 】
|
序 號 |
原 氣 件 名 稱 |
品 牌 |
品牌地 |
|
1 |
數控系統 |
新代 |
臺灣 |
|
2 |
直線導軌副 |
ABBA |
臺灣 |
|
3 |
顯示屏 |
新代 |
臺灣 |
|
4 |
按鈕是·低壓電器 |
施耐德 |
法國 |
|
5 |
直線軸承 |
KSL |
韓國 |
|
6 |
軸承 |
SKF |
瑞士 |
|
7 |
滾珠絲杠 |
ABBA |
臺灣 |
|
8 |
氣缸 |
BESTON |
山東 |
|
9 |
電磁閥 |
亞德客 |
臺灣 |
|
10 |
主軸電機 |
原裝進口 |
意大利 |
|
11 |
氣管 |
油順 |
臺灣 |
|
12 |
接近開關 |
托尼克斯 |
韓國 |
|
13 |
油水分離器 |
亞德客 |
臺灣 |
|
14 |
齒條 |
新銳 |
臺灣 |
|
15 |
減速機 |
鋒樺 |
臺灣 |
|
16 |
伺服電機 |
安川 |
日本 |
|
17 |
變頻器 |
臺達 |
臺灣 |
