高品質鋁材專用硬質合金鋸片,保證良好的切割性能
高精度主軸，保證鋸片轉動平穩．有效地提高加工件的表面質量
氣液阻尼機構,使鋸片能夠勻速進給，有效地延長了鋸片壽命
進給機構采用進口導軌滑塊副,具有較高的運動精度
精密直線軸承副，保證了高精度的重復定位
機頭自動回轉,雙向定位,夾緊
雙向氣缸夾緊機構．實現快速穩定定位.夾緊
自動開合防護罩，使操作更安全
噴淋裝置，實現快速冷卻
機身具有較好的剛性和較小的變形
采用數顯裝置。可使定尺更加準確，操作更直觀

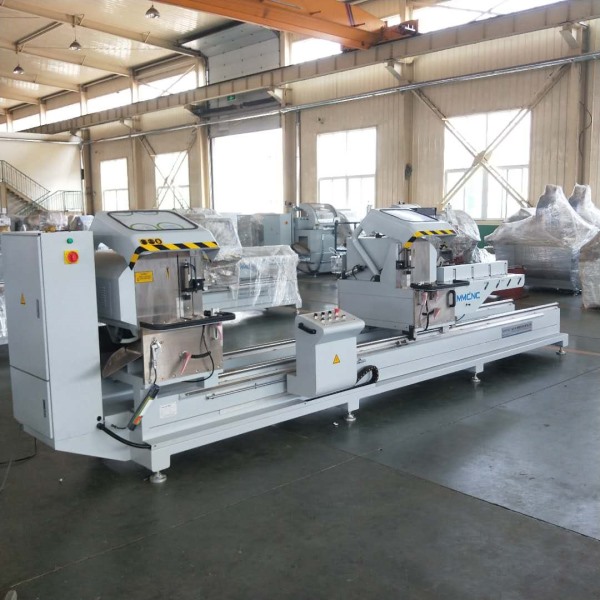

設備特點
-硬質合金鋸片,加工精度高、耐用度。
-高精度主軸,鋸片轉動穩定。
-氣液阻尼機構實現進給調速均勻,運動平穩進給系統采用直線導軌運動副,精度高,穩定性好。
-兩鋸頭可自動轉換角度,實現67.5° 45°.90°型材的角度切割。
-自動開合防護罩,使工作安全方便。
-右機頭進給采用高導程滾珠絲杠運動形式,傳動精度高,定位準確,工作平穩。
-該機采用數控技術,可完成型材不同規格尺寸的自動下料。
[主要參數]
|
鋸切寬度×高度 |
135×200mm |
|
主電機功率 |
2.2kw×2 |
|
主電機轉速 |
2840rpm |
|
使用鋸片尺寸 |
?500×?30 |
|
鋸片可擺動角度 |
90°～45° |
|
工作電壓 |
380V 50Hz |
|
外形尺寸(長×寬×高) |
5530×1650×1950mm |
|
機床重量 |
1580kg |
|
重復定長精度 |
≤0.3mm |
|
角度允差 |
±5′ |
|
平面度允差 |
≤0.10mm |
|
粗糙度 |
Ra12.5Um |
|
切割長度 |
4200-400mm |
